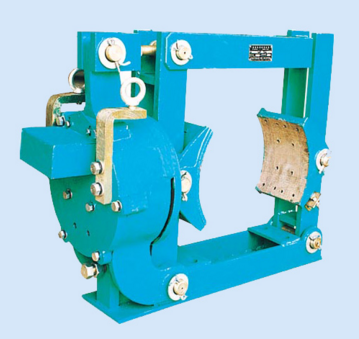

ZWZA系列直流电磁鼓式制动器
制动器安装尺寸和制动力矩参数符合： JB/ZQ4386-1997标准，技术要求符合JB/T7685-2006标准。
使用条件：
环境温度: -25℃ -40℃
操作频率小于720c/h 。
使用地点的海拔高度不超过2000m 。
周围工作环境中无爆炸危险的介质及足以腐蚀金属和破坏绝缘的气体和导电尘埃。
在空气相对湿度不大于90%的室内或有防雨雪的装置下使用。
电源电压为DC110V 或DC220V ，若用户有特殊要求，请订货时协商确定。
产品详情

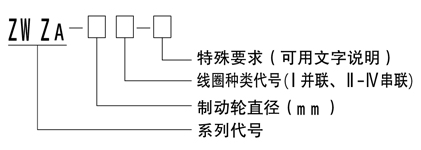

型号意义

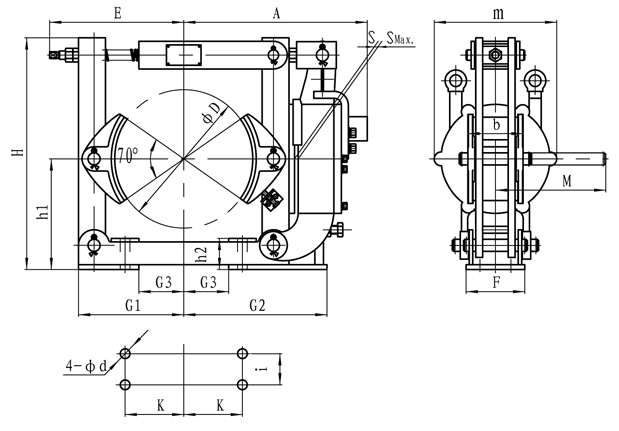

技术参数及外形尺寸表
单位：（mm)
制动器型号 | 制动力矩(Nm) | D | h1 | K | i | d | h2 | b | F | G1 ___G2 | G3 | A | E | H | M | m | 退距 (Max.) | S ___Smax | 重量 (kg) | ||||||
并联线圈 | 串联线圈 | ||||||||||||||||||||||||
60%额定电流 | 40%额定电流 | ||||||||||||||||||||||||
通电持续率 | 通电持续率 | ||||||||||||||||||||||||
25% | 40% | 100% | 25% | 40% | 25% | 40% | |||||||||||||||||||
ZWZa-400 | 1500 | 1200 | 550 | 1500 | 1200 | 900 | 550 | 400 | 320 | 170 | 90 | 28 | 90 | 180 | 170 | 305 415 | 130 | 540 | 390 | 670 | 320 | 355 | 1.5 | 2 3 | 168 |
415 | 3 | ||||||||||||||||||||||||
ZWZa-500 | 2500 | 1900 | 850 | 2500 | 1900 | 1500 | 1000 | 500 | 400 | 205 | 100 | 28 | 115 | 200 | 190 | 370 | 155 | 605 | 465 | 825 | 340 | 438 | 1.75 | 2.3 | 339 |
475 | 3.5 | ||||||||||||||||||||||||
ZWZa-600 | 5000 | 3550 | 1550 | 5000 | 3550 | 3000 | 2050 | 600 | 475 | 250 | 126 | 42 | 140 | 240 | 230 | 450 | 180 | 690 | 570 | 965 | 420 | 500 | 2 | 2.7 | 500 |
565 | 4 | ||||||||||||||||||||||||
ZWZa-700 | 8000 | 5750 | 2800 | 8000 | 5750 | 4800 | 3250 | 700 | 550 | 305 | 150 | 42 | 172 | 280 | 270 | 515 | 235 | 780 | 645 | 1115 | 480 | 577 | 2.25 | 3 | 689 |
625 | 4.5 | ||||||||||||||||||||||||
ZWZa-800 | 12500 | 9100 | 4400 | 12500 | 9100 | 7500 | 5550 | 800 | 600 | 350 | 180 | 42 | 176 | 320 | 300 | 580 | 290 | 855 | 710 | 1250 | 540 | 650 | 2.5 | 3.3 | 881 |
700 | 5 | ||||||||||||||||||||||||
并联线圏技术参数
 | ZWZ-400 | ZWZ-500 | ZWZ-600 | ZWZ-700 | ZWZ-800 | ||||||||||||
20℃ 电阻 (Ω) | ※ 功率 (w) | 附加电阻 (Ω) | 20t℃ 电阻 (Ω) | ※ 功率 (W) | 附純阻 (Ω) | 20℃ 电阻 (Ω) | ※ 功率 (W) | 附加电阻 (Ω) | 20℃ 电阻 (Ω) | ※ 功率 (W) | 附加电阻 (Ω) | 20℃ 电阻 (Ω) | ※ 功率 (W) | 附加幢 (Ω) | |||
1 | 110 | 40 | 14.15 | 630 | 6 | 12.6 | 725 | 5 | 9.6 | 940 | 4 | 6.85 | 1370 | 2.5 | 5.2 | 1740 | 2 |
100 | 870 | 20 | 415 | 18 | 540 | 14 | 800 | 9.4 | 1010 | 7.3 | |||||||
110 (不加附加电阻) | 25 | 900 | 1010 | 1330 | 1860 | 2400 | |||||||||||
40 | 20.8 | 580 | 15.6 | 780 | 12.3 | 985 | 9.95 | 1220 | |||||||||
220 | 25 | 14.15 | 1500 | 20 | 12.6 | 1700 | 18 | 9.6 | 2100 | 14 | 6.85 | 3200 | 9.4 | 5.2 | 3920 | 7.7 | |
40 | 1100 | 32 | 1230 | 29 | 1610 | 22 | 2400 | 15 | 2930 | 12 | |||||||
100 | 660 | 63 | 765 | 54 | 990 | 42 | 1420 | 29 | 1710 | 24 | |||||||
220 (不加附加电阻) | 25 | 49.8 | 970 | 45.4 | 1070 | 32.3 | 1500 | 25.1 | 1930 | ||||||||
40 | 75 | 645 | 71.5 | 680 | 49.2 | 985 | 37.7 | 1285 | |||||||||
440 | 25 | 14.15 | 2680 | 58 | 12.6 | 3010 | 55 | 9.6 | 3950 | 42 | 6.85 | 5700 | 29 | 5.2 | 7170 | 23 | |
40 | 2070 | 84 | 2300 | 79 | 3010 | 58 | 4400 | 39 | 5460 | 32 | |||||||
100 | 1270 | 146 | 1420 | 130 | 1840 | 100 | 2890 | 68 | 3320 | 49 | |||||||
※注：20C时额定电压下线圈和附加电阻消耗功率。
串联线圏技术参数
 | ZWZ-400 | ZWZ-500 | ZWZ-600 | ZWZ-700 | ZWZ-800 | |||||||||||||||
额定电流(A) | 20℃ 电阻 (Ω) | 额定电流(A) | 20℃ 电阻 (Ω) | 额定电流(A) | 20℃ 电阻 (Ω) | 额定电流(A) | 20℃ 电阻 (Ω) | 额定电流(A) | 20℃ 电阻 (Ω) | |||||||||||
JC 15% | JC 25% | JC 45% | JC 15% | JC 25% | JC 45% | JC 15% | JC 25% | JC 45% | JC 15% | JC 25% | JC 45% | JC 15% | JC 25% | JC 45% | ||||||
II | 96.5 | 75 | 59 | 0.089 | 201 | 156 | 123 | 0.0285 | 209 | 162 | 128 | 0.0394 | 302 | 234 | 185 | 0.023 | 595 | 460 | 363 | 0.0075 |
III | 139 | 108 | 85.5 | 0.043 | 316 | 245 | 193 | 0.0115 | 300 | 233 | 184 | 0.019 | 715 | 555 | 438 | 0.0041 | 1355 | 1050 | 830 | 0.0014 |
IV | 192 | 149 | 118 | 0.025 | 495 | 383 | 302 | 0.0074 | 510 | 395 | 312 | 0.00065 | 1175 | 910 | 720 | 0.0015 | ||||
V | 231 | 179 | 141 | 0.0174 | 630 | 490 | 387 | 0.00043 |
| |||||||||||
