产品详情：

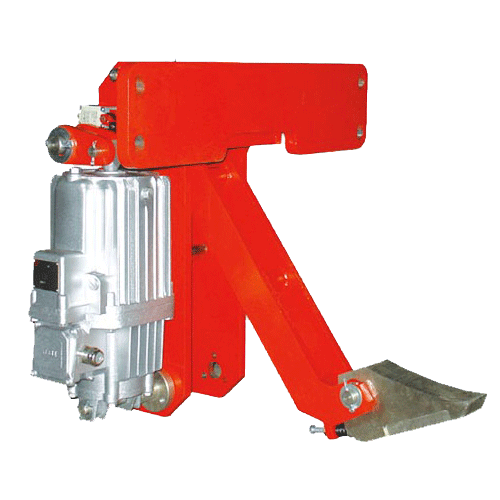

YFX系列电力液压防风铁楔制动器
技术参数：
单台防风铁模制动器的防风能力(折算为水平方向的力F)
F=fxN轮(N轮为轮压; f为摩擦系数=0 .46 ) 。
整机应装的台数
S=2.5Pw/F ( Pw为风载荷=CKhqA) 参见起重机设计规范。
使用条件：
环境温度: -20℃ - 50℃
一般用于三榈交流电源: 380V ,50Hz。
使用地点的海拔高度符合G8755-2000有关规定。
户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。
产品详情
型号意义
制动器附加功能表
附加功能代号 | 附加功能 |
K1 | 上升显示行程开关 |
S1 | 左式装置 |
S 2 | 右式装置 |
技术参数及外形尺寸表
单位：（mm)
| 尺寸
| ΦA | B | C | D | E | F | G | H | I | J | K | L | M | N | h1 | 匹配推动器 型号 | 重量 (kg) |
YFX-350/80 | 350 | 640 | 20 | 180 | 310 | 60 | 55 | 520 | 460 | 165 | 100 | 18 | 360 | 607 | 8 | Ed80/6ws | 129kg |
YFX-500/80 | 500 | 640 | 20 | 240 | 310 | 60 | 55 | 480 | 430 | 165 | 100 | 18 | 360 | 605 | 8 | Ed80/6ws | 129kg |
YFX-550/80 | 550 | 640 | 20 | 240 | 310 | 60 | 55 | 480 | 430 | 165 | 100 | 18 | 360 | 605 | 8 | Ed80/6ws | 129kg |
YFX-600/80 | 600 | 760 | 25 | 260 | 315 | 60 | 120 | 650 | 600 | 170 | 100 | 22 | 360 | 725 | 8 | Ed80/6ws | 146kg |
YFX-630/80 | 630 | 760 | 25 | 260 | 315 | 60 | 120 | 650 | 600 | 170 | 100 | 22 | 360 | 725 | 8 | Ed80/6ws | 146kg |
YFX-700/80 | 700 | 760 | 25 | 300 | 315 | 70 | 120 | 700 | 650 | 170 | 100 | 22 | 360 | 725 | 8 | Ed80/6ws | 149kg |
YFX-710/80 | 710 | 760 | 25 | 300 | 315 | 70 | 120 | 700 | 650 | 170 | 100 | 22 | 360 | 725 | 8 | Ed80/6ws | 149kg |
YFX-800/80 | 800 | 950 | 25 | 300 | 355 | 70 | 120 | 700 | 650 | 170 | 100 | 22 | 395 | 915 | 8 | Ed80/6ws | 164kg |
